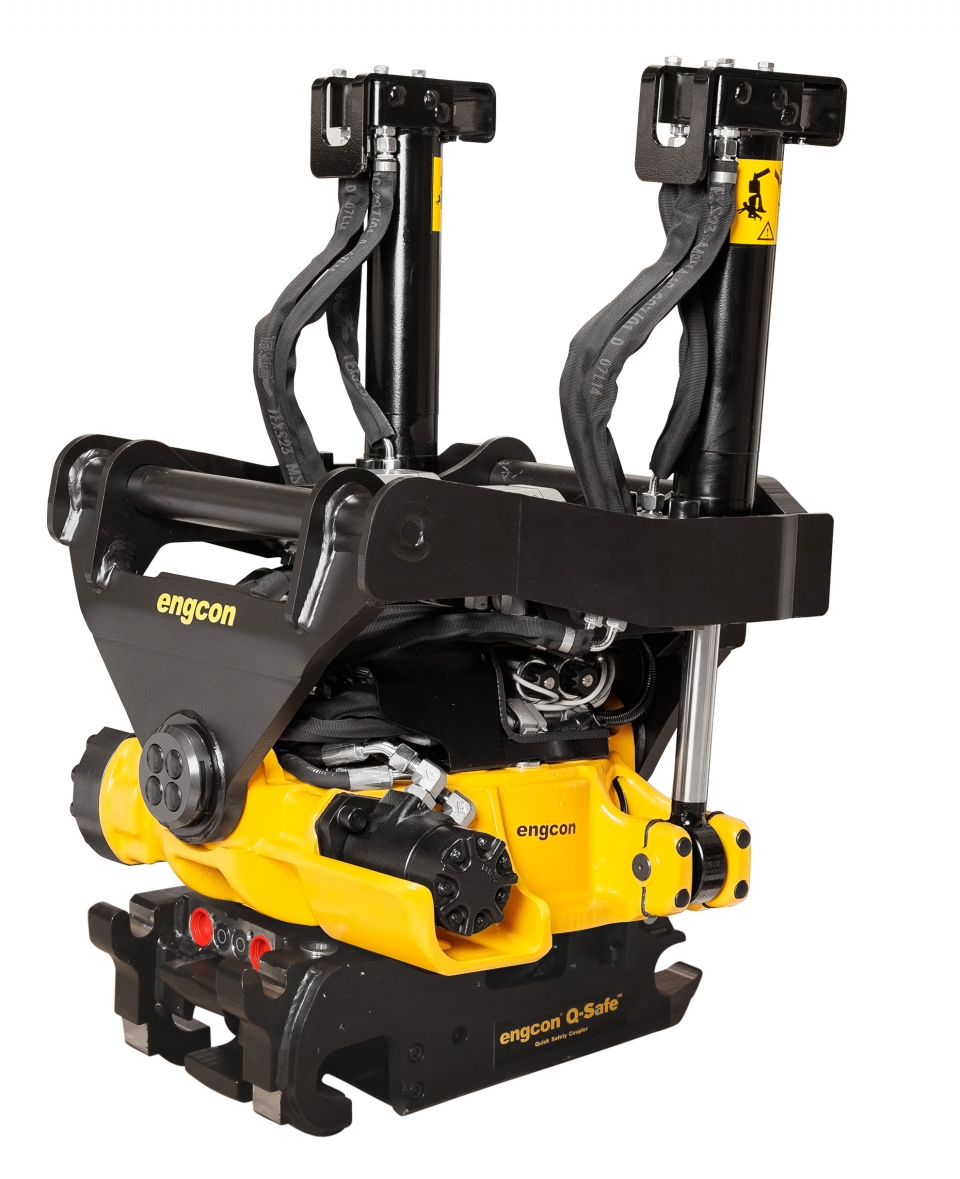

Tiltrotátor Engcon EC214
Pro rypadla v hmotostní třídě 9 – 14 tun
Výkonný tiltrotátor má nízkou hmotností a výšku. Pokud je
EC214 je dodáván se standardním rychloupínačem QS45 nebo QS60 a systémem proporcionálního řízení DC2
EC-Oil je nabízen jako rychlý standard automatický rychloupínací systém. To znamená, že tiltrotátor a hydraulické nářadí mohou být připojeny a odpojeny bez toho, aby obsluha musela opustit kabinu.
Dodává se kompletně s hadicemi, rychlospojkami a elektrickým zařízením pro jeden stroj.
Funkce:
- Automatický rychloupínací systém EC-Oil spojuje tiltrotátor a hydraulické nářadí, aniž by obsluha musela opustit kabinu
- Rychloupínač Q-Safe pro maximální bezpečnost
- Připraven pro odnímatelné uchopení GRD
- Připraven pro rotující SWD kartáče
- Připraven pro uzamykací systém QSC, aby nedošlo k nesprávnému připojení nebo pádu kbelíků
- Připraven pro snímač otáčení (ePS) pro připojení k naváděcímu systému rypadla
- Centrální mazání (jeden mazací bod pro celý tiltrotátor; lze také připojit k centrálnímu mazacímu systému rýpadla)
- Uzavírací ventily na naklápěcích válcích pro maximální bezpečnost
- Tvrzené pístnice
- Úhel náklonu až do 45 stupňů pro nejlepší přístup
- Rotace ∞
Připojení: Standard – QS45 nebo QS60Lze však dodat s většinou typů závěsů dostupných na trhu.
Řídicí systém: Standard – DC2 proporcionální řídicí systém pro plynule variabilní ovládání s možností dálkové podpory, řízení kol / kol a natočení ramen. Lze však dodat vlastní řídicí systémy.
Napájení : Lze přizpůsobit pro 12 nebo 24 .
Obsahuje příslušenství: Integrovanou drapákovou kazetu, odnímatelnou drapákovu kazetu GRD a rotační kartáč SWD.
Šířka A v mm | 320 |
Šířka B v mm | 285 |
Šířka C v mm | 303 |
Celková délka D v mm | 665 |
Konstrukční výška E v mm | 457 |
Sklon v stupních | 2 x 45 |
Váha v kg | 385 |
Maximální šířka lopaty doporučená společností engcon v mm | 1600 |
Rec. hydraulický průtok DC2/SS10 (l/min) | 80 |
Naklápění / rotace hydraulického toku SS9 (l/min) | 35/50 |
Maximální hydraulický tlak (MPa) | 22 |
Maximální utahovací moment (jNm) | 126 |
Standartní montáž | QS45, QS50, QS60 |
Hmotnost základního stroje v tunách | 9 – 14 |
